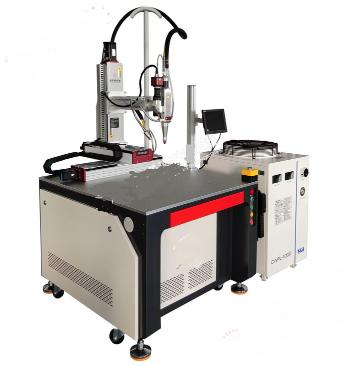

CFX-LWF1000光纤激光焊接机规格书

主要性能指标及技术要求

1．连续激光器

  作为将电能转换成激光能的装置，该机核心部件来自德国，采用连续输出方式的激光器。光电转换效率达40%以上，激光整体消耗电功率极低。

型号：           CFX-LWF1000

额定激光功率：    1000W

工作物质：        高功率，高寿命激光LD管及光纤

光纤：              20M(进口光纤)

准直 ：             ¢24（≥1KW）

激光波长：        1080nm

频率：            连续型

工作模式：        长时制（S制），可连续长时工作。

最小光斑直径：    0.1mm

连续工作时间：    ≥24h

2．激光电源系统：

电气控制电路、各种保护电路（过流保护、缺相保护、流量联锁保护、压力保护，各种电器及水温保护、离子超标保护等）。

输入电源：               220V±5％。

   整机额定功率：          ≤5.5kw。

激光功率调节范围：      10～100%

   激光聚焦镜焦距：        f＝250mm

采用脚踏开关和按键两种方式控制激光输出

3．红光指示系统

红色的可见光用于指示激光加工点。红光束和激光束应保持完全重合，以满足精密加工要求。

4．设备冷却系统

激光器采蒸馏水冷却方式，用冷却后的蒸馏水冷却激光模块，温度可以在25～35℃之间任意设定。冷却系统具有超出设定水温、水流量、水压报警保护功能。采用双温双冷却系统。

主要技术参数如下：

冷却介质：         蒸馏水（电导率＜5μS）。

温度范围：         25～35℃

控温精度：         ±2℃，温度值采用数字显示。

蒸馏水三个月更换一次。
